隔膜閥是一種特殊形式的截斷閥,它的啟閉件是一塊用橡膠材料制成的隔膜,把閥體內腔與驅動部件隔開,故稱隔膜閥。優質的隔膜,確保了生產的隔膜閥具有最可靠的性能。
廣泛應用
1)應用于水質、大氣、廢氣等環保分析測試儀器;
2)應用于藥水、化學制劑、石油化工等分析儀器;
3)應用于生化儀、血球儀、洗板機、血液透析儀等檢驗類醫療分析儀器。
主要特點與優點
1)精度高、壽命長、耐腐蝕;
2)彈性密封的開閉件,確保沒有內漏;
3)流線型的流道,使得壓力損失小;
4)操縱機構與介質通路隔開,不但保證工作介質的純凈,同時也防止管路中介質沖擊操縱機構工作部件的可能性;

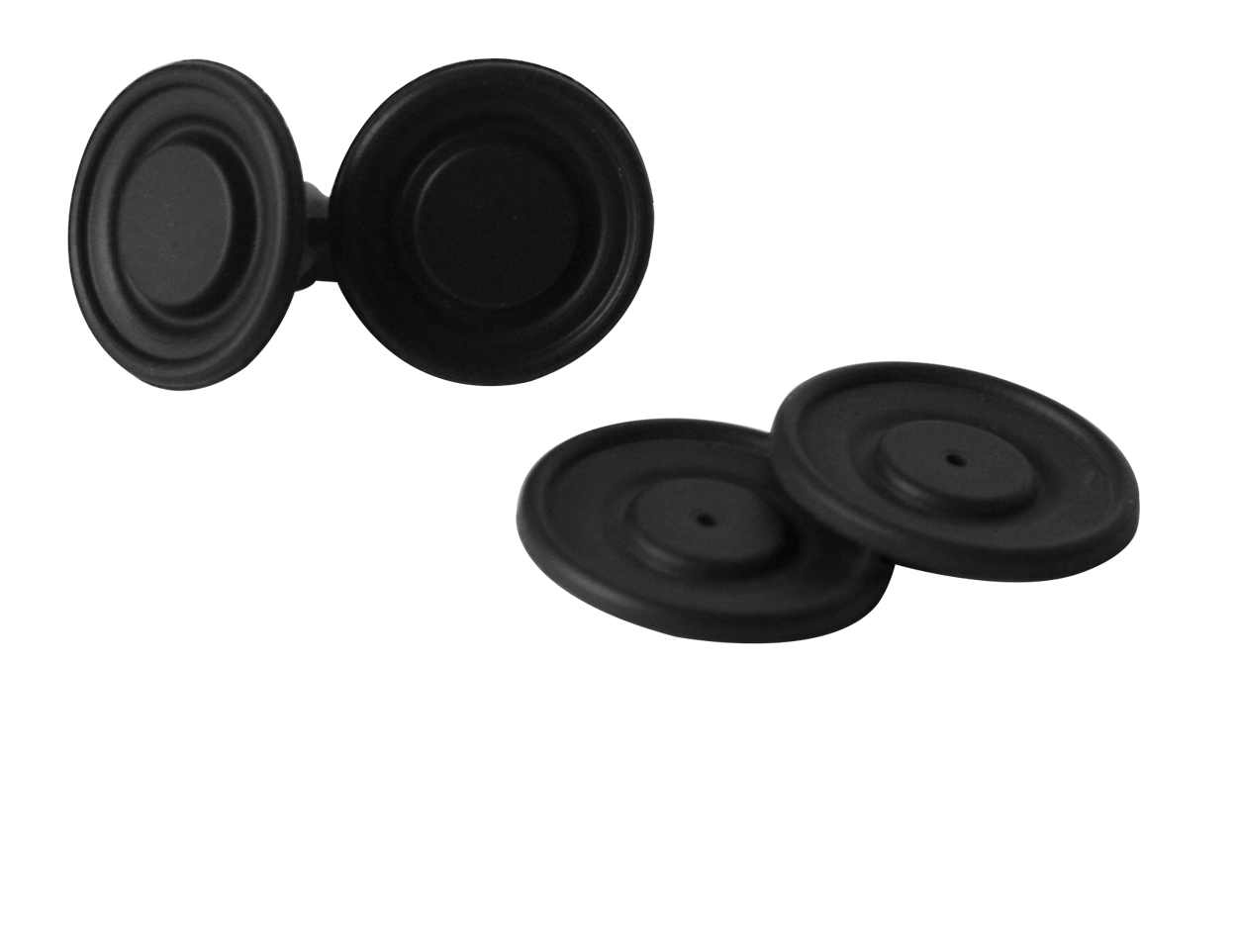

橡膠膜片特點
|
1)材料的多樣性,可適用于各種有耐溫性、耐腐蝕性等要求的介質中; 2)采用獨特的結構設計和優質的材料,使其膜片具備優越的性能,特別是應用在對運動阻力、復位速度、壽命等方面有高要求的場合; |
![]() |

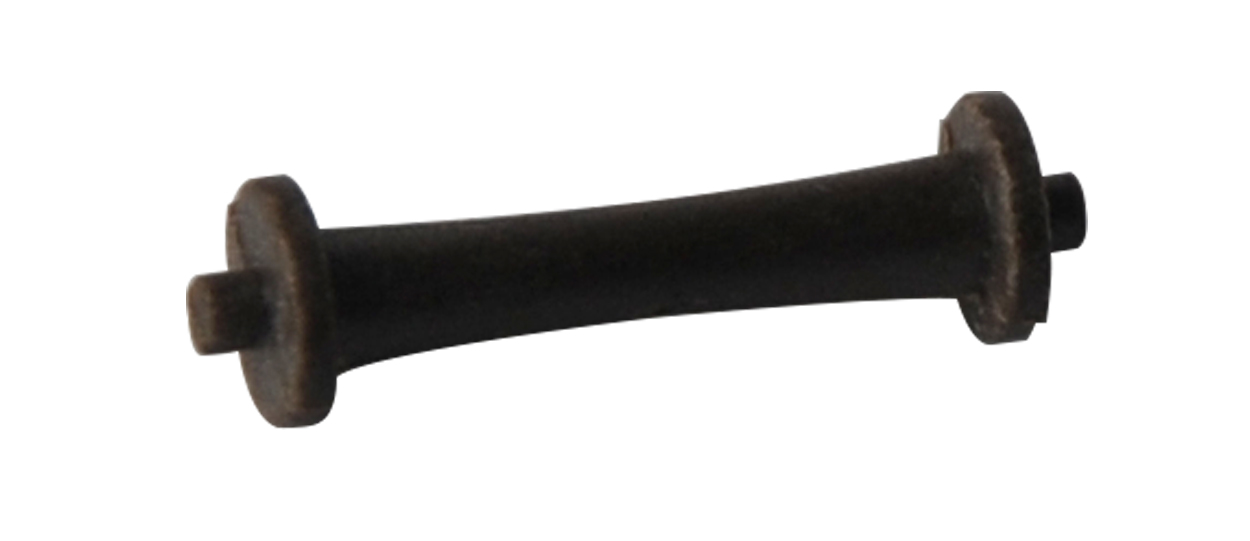

聯動桿特點:
|
采用腰鼓形的設計理念,在保證強度的同時,達到流量的最大化,液體阻力下降最小; |
![]() |
技術指標
|
閥結構 |
直動隔膜閥 |
|
|
閥類型 |
兩位兩通常閉閥 |
兩位三通閥 |
|
接口形式 |
擴管式 |
|
|
通徑 |
4.5mm |
4mm |
|
流量Cv值 |
0.2 |
0.1 |
|
適用介質 |
水、空氣、弱酸、弱堿(根據介質需求選取,強酸堿與廠方溝通具體規格) |
|
|
工作溫度 |
-10℃(介質不結冰)~60℃ |
|
|
耐壓 |
-80Kpa~0.25Mpa |
|
|
泄漏率 |
0 |
|
|
響應時間 |
<30ms |
|
|
電壓/DC |
12V/24V |
|
|
功率 |
6W |
|
|
閥體材質 |
PPS/PEI(可根據客戶要求訂制非標產品) |
|
|
膜片材質 |
EPDM/FKM(可根據客戶要求訂制非標產品) |
|
|
外形尺寸(LxWxH) |
57x36x68mm |
57x42x68mm |
|
重量 |
188g |
178g |
|
備注 |
|
|
