隔膜閥是一種特殊形式的截斷閥,它的啟閉件是一塊用橡膠材料制成的隔膜,把閥體內腔與驅動部件隔開,故稱隔膜閥。優質的隔膜,確保了生產的隔膜閥具有最可靠的性能。
廣泛應用
1)應用于實驗室分析儀器、醫療器械的排廢氣檢測裝置;
2)應用于多項生物工程、生命科學等領域的分析設備;
3)應用于血球儀、生化儀、免疫分析儀、化學發光等檢驗類醫療分析儀器;
4)應用于水質、大氣、廢氣等環保分析測試儀器;
5)應用于藥水、化學制劑、石油化工等分析儀器。
主要特點與優點
1)精度高、壽命長、耐腐蝕;
2)彈性密封的開閉件,確保沒有內漏;
3)流線型的流道,使得壓力損失小;
4)操縱機構與介質通路隔開,不但保證工作介質的純凈,同時也防止管路中介質沖擊操縱機構工作部件的可能性;
|

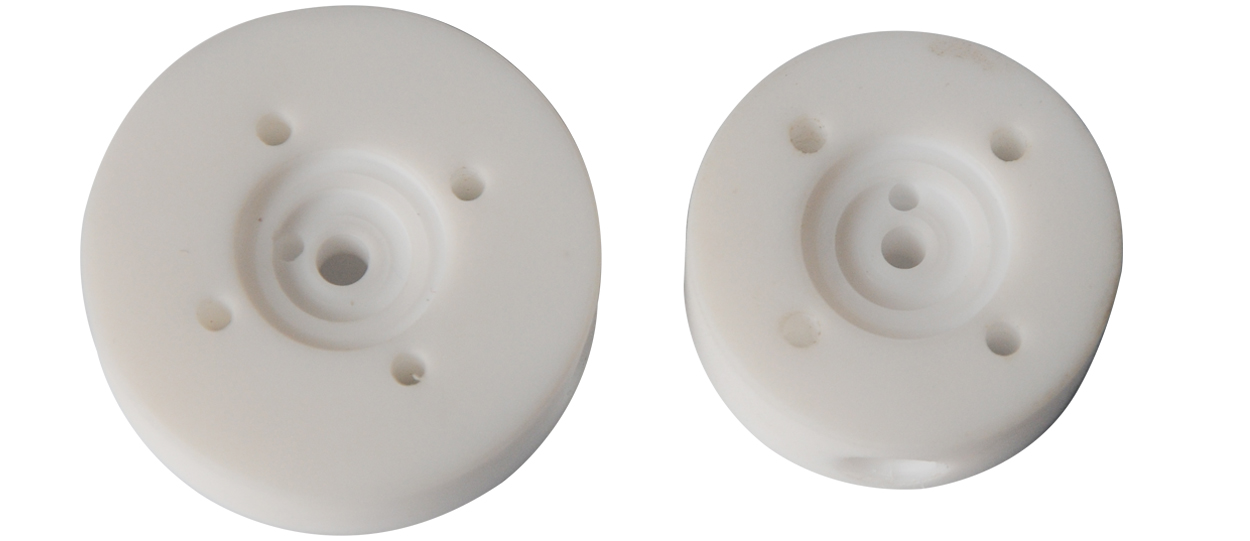

閥體、聯動桿特點 采用全新一級聚四氟(PTFE)材料,具有優越的化學穩定性,幾乎不會受任何化學性腐蝕;無污染,無毒,無味,四氟材料具有高純度及化學惰性,不會對液體介質產生任何影響; |
|
|

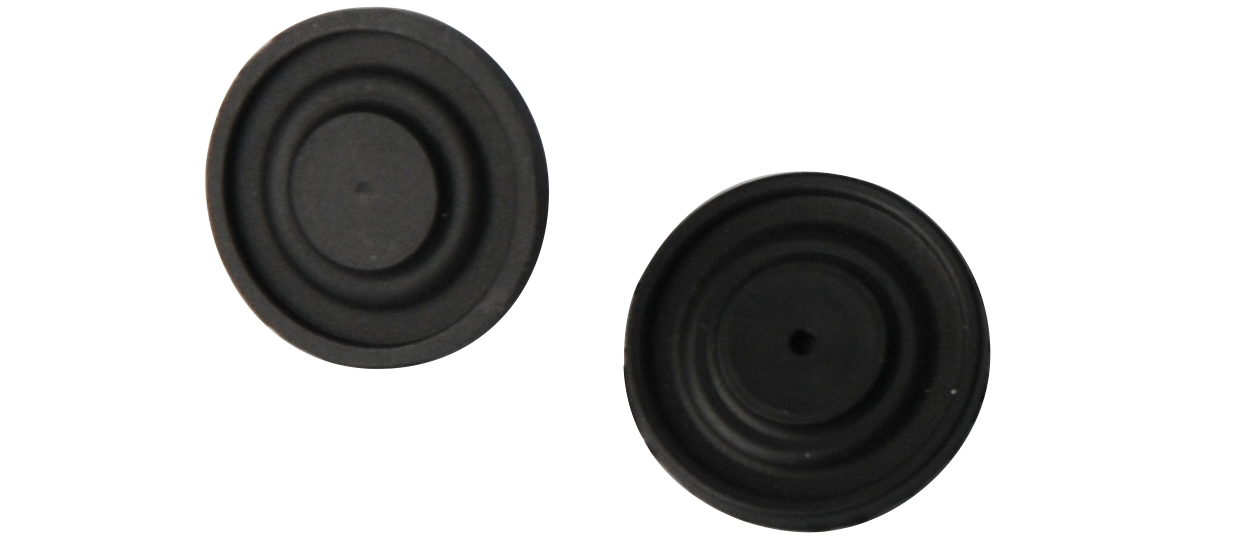

橡膠膜片特點 1)材料的多樣性,可適用于各種有耐溫性、耐腐蝕性等要求的介質中; 2)采用獨特的結構設計和優質的材料,使其膜片具備優越的性能,可應用在對運動阻力、復位速度、壽命等方面有高要求的場合;
|
![]() |
技術指標
|
閥結構 |
直動隔膜閥 |
|
|
閥類型 |
兩位兩通常閉閥 |
兩位三通閥 |
|
接口形式 |
螺紋式 |
|
|
通徑 |
2mm |
|
|
流量Cv值 |
0.04 |
|
|
適用介質 |
水、空氣、弱酸、弱堿(根據介質需求選取,強酸堿與廠方溝通具體規格) |
|
|
工作溫度 |
-10℃(介質不結冰)~60℃ |
|
|
耐壓 |
-80Kpa~0.3Mpa |
|
|
泄漏率 |
0 |
|
|
響應時間 |
<30ms |
|
|
電壓/DC |
12V/24V |
|
|
功率 |
3.5W |
|
|
閥體材質 |
POM/PTFE/PVDF(可根據客戶要求訂制非標產品) |
|
|
膜片材質 |
EPDM/ FKM(可根據客戶要求訂制非標產品) |
|
|
外形尺寸(DxH) |
?26x50mm |
?31x60/ ?23x60mm |
|
重量 |
105g |
103g/103g |
|
備注 |
可根據客戶要求接軟管接頭或硬管卡套接頭(選配) |
|
