微波消解聚酰亞胺薄膜

1 前言

聚酰亞胺是綜合性能最佳的有機高分子材料之一，其中以含有酞酰亞胺結構的聚合物最為重要。聚酰亞胺作為一種特種工程材料，已廣泛應用在航空、航天、微電子、納米、液晶、分離膜、激光等領域。

當聚酰亞胺用于電子電器行業時，要符合該行業工藝標準。RoHS標準，它的全稱是《關于限制在電子電器設備中使用某些有害成分的指令》，主要用于規范電子電氣產品的材料及工藝標準，使之更加有利于人體健康及環境保護。本消解方法消解迅速，酸用量少，酸霧污染小，取樣量大，有利于AAS、ICP等對聚酰亞胺薄膜中的鉛、汞、鎘、鉻元素進行準確快速測定。

2、儀器與試劑

2.1 儀器

新儀 TANK微波消解儀；分析天平(十萬分之一)；移液管等。

2.2 試劑

硝酸(68%)、過氧化氫（30%）、硫酸（98%）

3 實驗方法

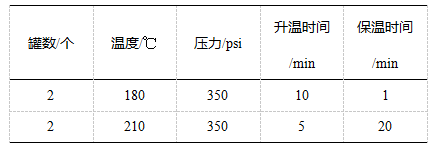

稱取薄膜樣品0.1g，加入1mL濃硫酸，靜置2~3min，再加入8mL濃硝酸，最后緩慢滴加1mL雙氧水（反應會延遲10s左右），室溫靜置一段時間（最好可以浸泡過夜），待其反應完全后，則組裝消解罐，按照如下設置參數進行消解：

4 結果

消解后溶液澄清透明。

注意事項

隨著罐數的增加，升溫時間可以適當的延長，使之能夠在預設的時間內達到目標溫度，若升溫緩慢或者遲遲無法達到預設溫度，則檢查主控罐是否存在漏氣。

消解結果以消解液澄清程度而定，是定性而非定量的結論，因樣品種類、來源、取樣量等原因，消解程序可能需要適當調整，此方案只供大家參考，用戶可根據具體情況和經驗優化消解方案。
