索氏提取儀測定金屬零部件中殘留油含量
1 前言
金屬粉末是粉末冶金工業中最重要的一種，其中鐵粉在粉末冶金生產中用量最大，主要用于制造機械零件的生產。其中殘留油含量測定原理為：將試樣用有機溶劑回流提取，試樣在回流提取的過程中產生的失重，即油含量。
2 實驗部分
2.1 儀器
SOX406/606索氏提取儀；分析天平；鼓風干燥箱；干燥器；100mL量筒。
2.2試劑
實驗用水應符合GB/T6682中三級用水的規格，使用試劑除特殊說明外，均為分析純。
甲苯；濾紙；脫脂棉。
3實驗方法
3.1儀器準備
請參照說明書，清洗溶劑杯，干燥。
3.2樣品制備
稱取樣品稱量樣品約3g（精確至0.0001g，記錄為m），用濾紙將其包好，放入以100℃烘箱內烘干1h，冷卻至室溫，精確稱量濾紙包重量，并記錄為m1。
3.3儀器參數設置

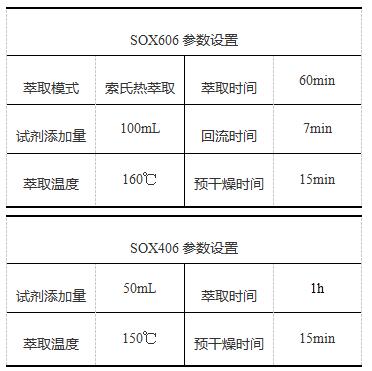

打開冷凝水，啟動索氏提取儀，設置萃取參數。
3.3再次烘干
實驗結束，冷卻，取出濾紙包，用干凈濾紙吸取多余甲苯，放入烘箱以130℃烘干1h，冷卻至室溫，精確稱量（記為m2）。
3.4回收溶劑
再次啟動索氏提取儀，設置萃取溫度160℃，萃取時間為0min，預干燥時間為15min。實驗結束，冷卻至室溫，回收溶劑。
4結果分析

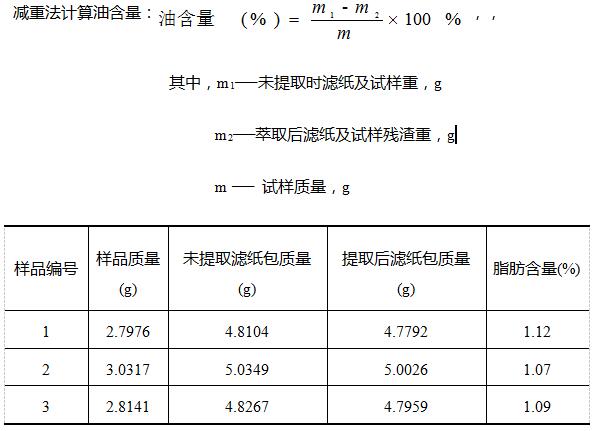

4.1實驗結果
注意事項
實驗中儀器溫度設置一般高于所用溶劑沸點10-20℃為宜。甲苯易燃易爆，且會對人體造成傷害，實驗過程中應注意保持良好通風，或將儀器放置于通風櫥中。
