電位滴定法檢測樹脂的酸值

1 前言

酸值是指每克樣品中酸成分所消耗的KOH或NaOH的質量數。樹脂的酸值大小是樹脂重要指標之一，一般來說，酸值越大，對金屬底材的附著力越強，對顏料的潤濕分散性越好，烤漆的交聯度和速度越高。

本文采用并改進了國標中的關于銀含量的測定法，實驗證明T960電位滴定儀測定結果重復性良好，實驗簡單快捷。

2 儀器與試劑

2.1 儀器

Hanon T960全自動電位滴定儀，

Hamilton pH復合電極，10ml滴定管單元。

2.2 試劑

氫氧化鉀乙醇溶液（0.08971mol/L）、甲苯、乙醇。

3 實驗方法

3.1 實驗步驟

稱取1g樣品于滴定杯中，加入乙醇40mL，再加入甲苯20mL，開啟攪拌直至樹脂完全溶解。用預先標定的氫氧化鉀乙醇溶液進行滴定至終點，并做空白實驗。

3.2 儀器參數

4 結果與討論

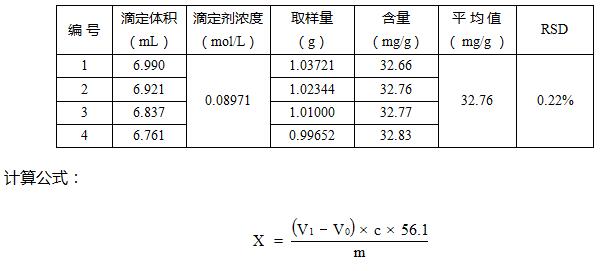

4.1 實驗結果

空白體積為0.26mL。

式中：

X --試樣的酸值（以氫氧化鉀計），單位為毫克每克（mg/g）；

V1 --試樣消耗氫氧化鉀標準滴定溶液體積，單位為毫升（mL）；

V0 --試樣消耗氫氧化鉀標準滴定溶液體積，單位為毫升（mL）；

c --氫氧化鉀標準滴定的實際濃度，單位為摩爾每升（mol/L）；

m --試樣質量，單位為克（g）；

56.1 --氫氧化鉀的摩爾質量，單位為克每摩爾（g/mol）。

4.2 譜圖

4.3 結論

由實驗數據得知，圖譜峰明顯，結果重復性良好 。

參考文獻

GB/T 2895-2008 塑料 聚酯樹脂 部分酸值和總酸值的測定

注意事項

1、建議多攪拌一段時間，防止樹脂未能完全溶解。

2、每次測試完成后建議先用無水乙醇清洗攪拌槳和電極，再用水清洗，然后仔細擦干。
