電位滴定法檢測水泥中氯離子的含量
1 前言
水泥是重要的建筑材料，用水泥制成的砂漿或混凝土，堅固耐久，廣泛應用于土木建筑、水利、國防等工程。水泥中含雜質較多，其中有很多是有害的，比如氯離子。
在水泥混凝土結構內所發生的“電化反應”、“氧化反應”、“堿骨料反應”及“酸堿腐蝕反應”過程中，Cl-始終對這些危害反應的發生起著“誘導”作用。這種“誘導”作用，主要是由Cl-的特性及與它相結合的堿金屬、堿土金屬離子Mx+所構成的離子化合物MClx的性質所決定的。因此測定水泥中的氯離子含量非常重要。本文參照水泥最新國標中氯離子的電位滴定方法測定，得到了良好的結果。
2 儀器與試劑
2.1 儀器
T860自動電位滴定儀，氯電極，
雙鹽橋甘汞電極、電爐
2.2 試劑
氯離子標準溶液（0.02mol/L），硝酸銀標準滴定溶液（0.02mol/L），硝酸（1+1），過氧化氫（30%），實驗用三級水。
3 實驗方法
3.1 實驗步驟
稱取約5g試樣，精確至0.0001g，置于滴定杯中，加入20mL水和攪拌子，磁力攪拌使試樣完全分散，然后在攪拌下加入25mL硝酸（1+1），加入55mL水。加入2.00mL氯離子標準溶液（0.02mol/L）和2mL過氧化氫（30%），加熱煮沸，微沸1min~2min。冷卻至室溫，在溶液中插入氯離子電極和雙鹽橋甘汞電極，開始攪拌。用硝酸銀標準滴定溶液逐漸滴定，滴定至mV值讀數變化不大時為止。用二次微商法計算出消耗的硝酸銀標準滴定溶液的體積。二次微商法的計算參見附錄。
空白試驗吸取2.00mL氯離子標準溶液放入滴定杯中，加98mL水。加入2mL硝酸（1+1）和2mL過氧化氫。加熱煮沸，微沸1min~2min。冷卻至室溫。用硝酸銀標準溶液滴定。
3.2 儀器參數
4 結果與討論

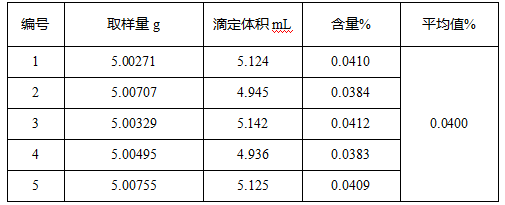

4.1 實驗結果
空白體積：2.244mL。
硝酸銀標準滴定溶液對氯離子的滴定度計算公式：
式中：
T --硝酸銀標準滴定溶液對氯離子的滴定度，單位為毫克每毫升（mg/mL）；
c --硝酸銀標準滴定溶液的濃度，單位為摩爾每升（moL/L）；
35.45 --氯離子的摩爾質量，單位為克每摩爾（g/moL）。
氯離子含量計算公式：
式中：
X --氯離子的含量，%；
V1 --樣品試驗消耗硝酸銀標準滴定溶液的體積，單位為毫升（mL）；
V0 --空白試驗消耗硝酸銀標準滴定溶液的體積，單位為毫升（mL）；
T --硝酸銀標準滴定溶液對氯離子的滴定度，單位為毫克每毫升（mg/mL）；
m --試料的質量，單位為克（g）。

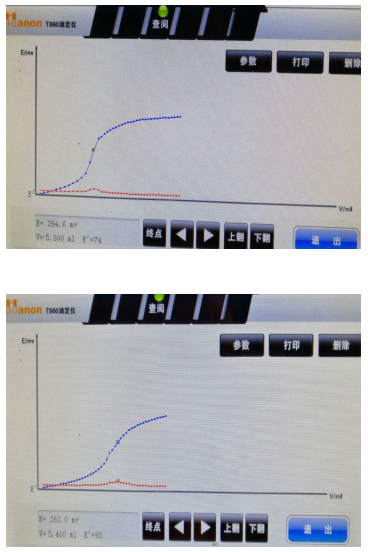

4.2 滴定圖譜
4.3 結論
國標要求重復性限為0.005%，本次實驗結果最大差值是0.0029%，符合文獻對于重復性限的要求。實驗證明T860電位滴定儀滿足水泥國標中對于氯離子含量的測定要求。
參考文獻
[1] GB/T 176-2017 水泥化學分析方法[S].
