電位滴定法測定碳酸鋰含量

近年來，隨著鋰電池工業及光電信息行業的不斷發展，電池級氫氧化鋰的需求量呈現逐年遞增的趨勢，電池級單水氫氧化鋰主要用于鋰離子電池正極材料的制備，同時也可做堿性蓄電池電解質的添加劑，制備鋰鹽，也用于鋰的制造。電池級單水氫氧化鋰能有效地降低水資源和能量的消耗。本文采用電位滴定的方法測得某廠家電池級單水氫氧化鋰的含量為57.09%。

2儀器與設備

2.1 儀器

T960電位滴定儀，pH復合電極

2.2試劑

鹽酸溶液（0.3mol/L）

3實驗方法

3.1實驗步驟

快速稱取樣品約0.5g（精確至0.0001g）于預先加入25mL鹽酸標準滴定溶液的滴定杯中，充分溶解后用鹽酸滴定液滴定至終點。

3.2 參數設置

4結果與討論

4.1實驗結果

式中：

X -- 氫氧化鋰的含量（以氫氧化鋰的質量分數計），單位為（%）；

V--  樣品消耗鹽酸標準溶液的體積，單位為毫升（mL）；

C --  鹽酸標準溶液的濃度，單位為摩爾每升（mol/L）；

m --  樣品的質量，單位為（g）；

23.94 --  以（LiOH）為基本單元的摩爾質量，單位為克每摩爾（g/mol）；

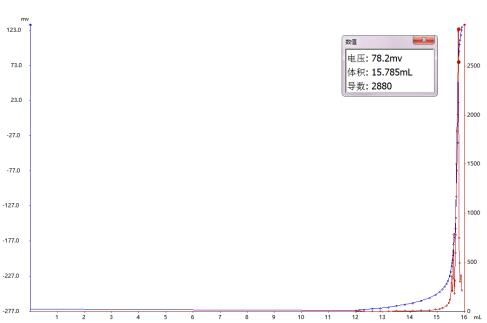

4.2 圖譜

4.3 結論

取實驗結果的算術平均值為測定結果，根據國標要求兩次平行測定的絕對差值均不大于5%，實驗平行性較好。

參考文獻

[1] GB /T 11064.1-2013碳酸鋰、單水氫氧化鋰、氯化鋰化學分析方法
